基于 dlib、EAR 与 PERCLOS 的实时疲劳检测

这篇文章由我早期的疲劳检测项目文档整理而来。原文记录了人脸检测、关键点定位、眼睛长宽比和 PERCLOS 的基本流程；这里补充算法原理、参数含义、完整示例代码以及实际使用时容易踩到的问题。

本文实现的是一个便于理解和实验的视觉检测方案，不应替代车辆原厂安全系统、专业驾驶员监测设备或医学判断。

整体思路

程序从摄像头逐帧读取图像，并依次完成以下处理：

1. 使用 dlib 的 HOG 正面人脸检测器定位人脸。
2. 使用 68 点模型获取人脸关键点。
3. 从关键点中取出左右眼轮廓，计算眼睛长宽比 EAR。
4. 根据 EAR 判断当前帧中眼睛是否闭合，并用连续帧过滤瞬时抖动。
5. 在固定时间窗口内计算闭眼帧占比 PERCLOS。
6. PERCLOS 超过阈值时输出疲劳提示，同时绘制关键点和运行状态。

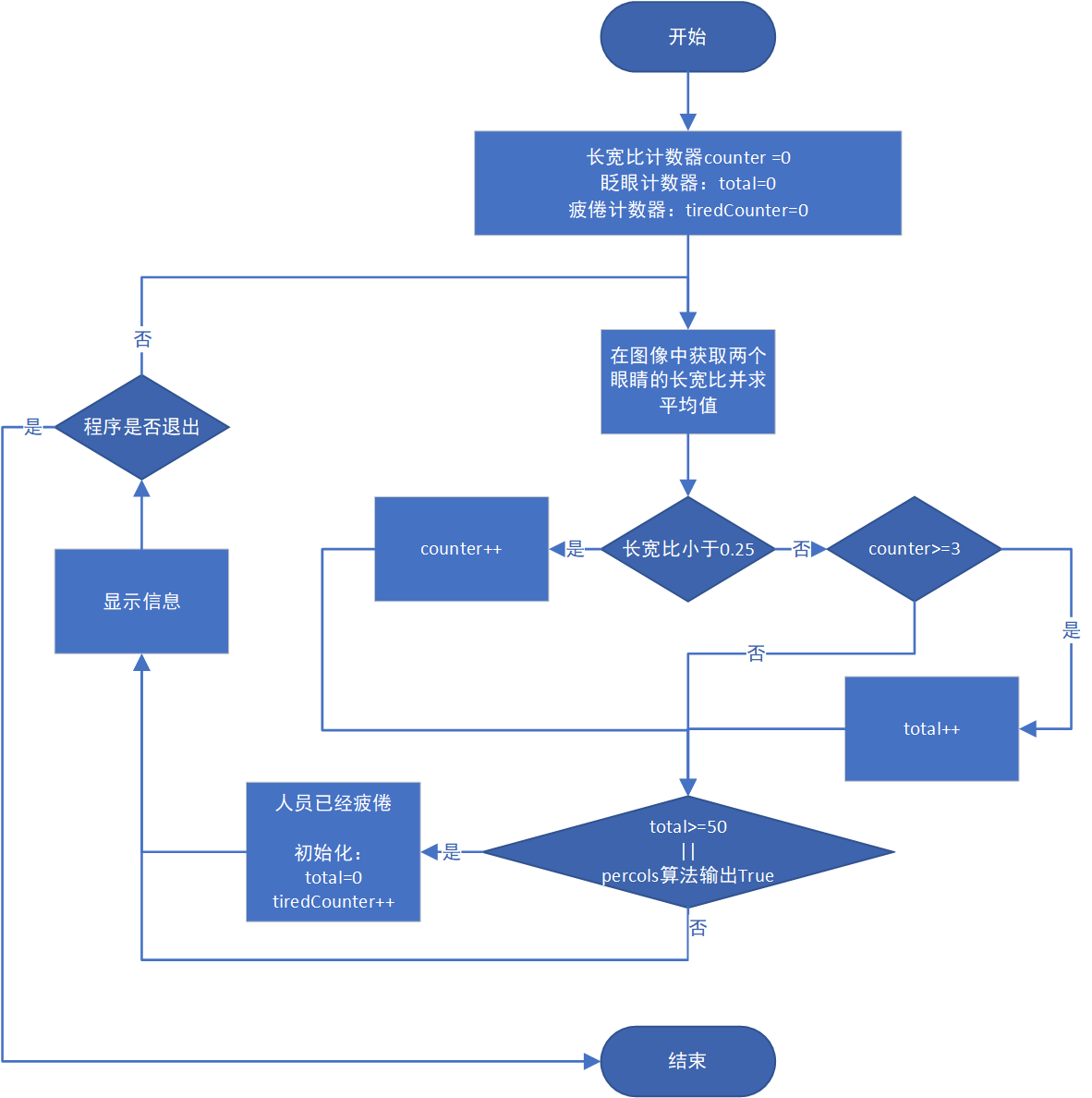

原始项目的流程图如下：

EAR：把眼睛开合程度变成一个数值

在 68 点人脸关键点模型中，每只眼睛由 6 个点表示。设这 6 个二维坐标依次为 p1 到 p6，眼睛长宽比定义为：

EAR = (||p2 - p6|| + ||p3 - p5||) / (2 × ||p1 - p4||)

分子是眼睛上下边缘的两组距离，分母是眼角之间宽度的两倍。眼睛睁开时 EAR 通常比较稳定；闭眼时上下眼睑靠近，EAR 会快速下降。左右眼通常同步眨动，因此程序取两只眼睛 EAR 的平均值，以减少单侧关键点抖动。

EAR 没有适合所有人的固定阈值。原始流程使用 0.25，这是一个可用的起点，但眼型、摄像头角度、镜片反光和关键点模型都会影响结果。更稳妥的做法是先采集数秒正常睁眼数据，再根据个人基线确定阈值。

def eye_aspect_ratio(eye: np.ndarray) -> float:
    vertical_1 = np.linalg.norm(eye[1] - eye[5])
    vertical_2 = np.linalg.norm(eye[2] - eye[4])
    horizontal = np.linalg.norm(eye[0] - eye[3])
    return float((vertical_1 + vertical_2) / (2.0 * horizontal + 1e-6))

PERCLOS：不要用单帧直接判断疲劳

一次普通眨眼也会产生很低的 EAR，因此“某一帧闭眼”并不等于疲劳。PERCLOS 关注的是一段时间内眼睛处于闭合状态的比例：

PERCLOS = 闭眼有效帧数 / 窗口内有效帧总数

严格的 P80 定义关注眼睑遮挡瞳孔超过 80% 的时间比例；本文没有直接测量瞳孔遮挡，而是用 EAR 阈值把每帧简化为“睁眼/闭眼”两种状态，因此这里计算的是适合原型验证的 PERCLOS 近似值。

原始文档中的 ratio = 0.8 可以理解为“窗口内至少有 80% 的时间保持睁眼”；换成闭眼占比，就是当 PERCLOS 超过 0.2 时发出提示。这里直接使用闭眼占比表达，含义更直观。

下面的监测器使用 deque 维护固定长度的滑动窗口。只有连续多帧低于 EAR 阈值才确认闭眼；未检测到人脸的帧不会加入队列，避免把离开画面误判成闭眼。

from collections import deque
from dataclasses import dataclass


@dataclass
class FatigueState:
    perclos: float
    is_tired: bool
    ready: bool
    closed_streak: int


class PerclosMonitor:
    def __init__(
        self,
        fps: float,
        window_seconds: float = 30.0,
        ear_threshold: float = 0.25,
        min_closed_frames: int = 3,
        fatigue_threshold: float = 0.20,
        warmup_seconds: float = 5.0,
    ) -> None:
        self.ear_threshold = ear_threshold
        self.min_closed_frames = min_closed_frames
        self.fatigue_threshold = fatigue_threshold
        self.closed_streak = 0
        self.min_samples = max(1, int(fps * warmup_seconds))
        self.window = deque(maxlen=max(1, int(fps * window_seconds)))

    def update(self, ear: float) -> FatigueState:
        if ear < self.ear_threshold:
            self.closed_streak += 1
        else:
            self.closed_streak = 0

        confirmed_closed = self.closed_streak >= self.min_closed_frames
        self.window.append(1 if confirmed_closed else 0)
        return self.current()

    def current(self) -> FatigueState:
        perclos = sum(self.window) / len(self.window) if self.window else 0.0
        ready = len(self.window) >= self.min_samples
        return FatigueState(
            perclos=perclos,
            is_tired=ready and perclos >= self.fatigue_threshold,
            ready=ready,
            closed_streak=self.closed_streak,
        )

环境准备

示例使用 Python 3.10 及以上版本：

python -m pip install opencv-python numpy dlib

还需要下载 dlib 官方示例所使用的 shape_predictor_68_face_landmarks.dat，解压后把模型路径传给程序。某些平台安装 dlib 时需要本地 C++ 编译环境和 CMake；如果 pip 构建失败，应优先参考 dlib 的安装说明或使用包含 dlib 的 Conda 环境。

完整摄像头示例

把下面代码保存为 fatigue_detection.py：

from __future__ import annotations

import argparse
from collections import deque
from dataclasses import dataclass
from pathlib import Path

import cv2
import dlib
import numpy as np


LEFT_EYE = slice(42, 48)
RIGHT_EYE = slice(36, 42)


def eye_aspect_ratio(eye: np.ndarray) -> float:
    vertical_1 = np.linalg.norm(eye[1] - eye[5])
    vertical_2 = np.linalg.norm(eye[2] - eye[4])
    horizontal = np.linalg.norm(eye[0] - eye[3])
    return float((vertical_1 + vertical_2) / (2.0 * horizontal + 1e-6))


def shape_to_array(shape: dlib.full_object_detection) -> np.ndarray:
    return np.array(
        [(shape.part(index).x, shape.part(index).y) for index in range(68)],
        dtype=np.float32,
    )


@dataclass
class FatigueState:
    perclos: float
    is_tired: bool
    ready: bool
    closed_streak: int


class PerclosMonitor:
    def __init__(
        self,
        fps: float,
        window_seconds: float = 30.0,
        ear_threshold: float = 0.25,
        min_closed_frames: int = 3,
        fatigue_threshold: float = 0.20,
        warmup_seconds: float = 5.0,
    ) -> None:
        self.ear_threshold = ear_threshold
        self.min_closed_frames = min_closed_frames
        self.fatigue_threshold = fatigue_threshold
        self.closed_streak = 0
        self.min_samples = max(1, int(fps * warmup_seconds))
        self.window = deque(maxlen=max(1, int(fps * window_seconds)))

    def update(self, ear: float) -> FatigueState:
        if ear < self.ear_threshold:
            self.closed_streak += 1
        else:
            self.closed_streak = 0

        confirmed_closed = self.closed_streak >= self.min_closed_frames
        self.window.append(1 if confirmed_closed else 0)
        return self.current()

    def current(self) -> FatigueState:
        perclos = sum(self.window) / len(self.window) if self.window else 0.0
        ready = len(self.window) >= self.min_samples
        return FatigueState(
            perclos=perclos,
            is_tired=ready and perclos >= self.fatigue_threshold,
            ready=ready,
            closed_streak=self.closed_streak,
        )


def parse_args() -> argparse.Namespace:
    parser = argparse.ArgumentParser(description="EAR + PERCLOS fatigue detector")
    parser.add_argument("--model", type=Path, required=True, help="68-point model path")
    parser.add_argument("--camera", type=int, default=0, help="camera index")
    parser.add_argument("--ear", type=float, default=0.25, help="EAR threshold")
    parser.add_argument("--perclos", type=float, default=0.20, help="PERCLOS threshold")
    return parser.parse_args()


def main() -> None:
    args = parse_args()
    if not args.model.is_file():
        raise FileNotFoundError(f"landmark model not found: {args.model}")

    detector = dlib.get_frontal_face_detector()
    predictor = dlib.shape_predictor(str(args.model))
    camera = cv2.VideoCapture(args.camera)
    if not camera.isOpened():
        raise RuntimeError(f"cannot open camera {args.camera}")

    fps = camera.get(cv2.CAP_PROP_FPS)
    if not np.isfinite(fps) or fps < 1:
        fps = 25.0

    monitor = PerclosMonitor(
        fps=fps,
        ear_threshold=args.ear,
        fatigue_threshold=args.perclos,
    )

    try:
        while True:
            ok, frame = camera.read()
            if not ok:
                break

            gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
            faces = detector(gray, 0)
            state = monitor.current()
            ear = None

            if faces:
                face = max(faces, key=lambda item: item.width() * item.height())
                landmarks = shape_to_array(predictor(gray, face))
                left_eye = landmarks[LEFT_EYE]
                right_eye = landmarks[RIGHT_EYE]
                ear = (eye_aspect_ratio(left_eye) + eye_aspect_ratio(right_eye)) / 2.0
                state = monitor.update(ear)

                for x, y in np.vstack((left_eye, right_eye)).astype(int):
                    cv2.circle(frame, (x, y), 2, (0, 255, 0), -1)

                cv2.rectangle(
                    frame,
                    (face.left(), face.top()),
                    (face.right(), face.bottom()),
                    (255, 180, 0),
                    1,
                )

            ear_text = f"EAR: {ear:.3f}" if ear is not None else "EAR: no face"
            status_text = "TIRED" if state.is_tired else ("MONITORING" if state.ready else "WARMING UP")
            status_color = (0, 0, 255) if state.is_tired else (0, 200, 0)

            cv2.putText(frame, ear_text, (20, 30), cv2.FONT_HERSHEY_SIMPLEX, 0.7, (255, 255, 255), 2)
            cv2.putText(
                frame,
                f"PERCLOS: {state.perclos:.1%}",
                (20, 60),
                cv2.FONT_HERSHEY_SIMPLEX,
                0.7,
                (255, 255, 255),
                2,
            )
            cv2.putText(frame, status_text, (20, 95), cv2.FONT_HERSHEY_SIMPLEX, 0.85, status_color, 2)
            cv2.imshow("Fatigue detection", frame)

            key = cv2.waitKey(1) & 0xFF
            if key in (ord("q"), 27):
                break
    finally:
        camera.release()
        cv2.destroyAllWindows()


if __name__ == "__main__":
    main()

运行方式：

python fatigue_detection.py \
  --model ./shape_predictor_68_face_landmarks.dat \
  --camera 0 \
  --ear 0.25 \
  --perclos 0.20

Windows PowerShell 中可以写成单行命令，或者使用反引号代替上面的反斜杠续行。

参数应该怎样调整

EAR 阈值

让使用者自然看向摄像头并保持睁眼 5 到 10 秒，记录 EAR 的中位数作为睁眼基线。再采集几次正常眨眼，观察闭眼谷值。阈值应位于两组数值之间，而不是直接假设所有人都适合 0.25。

连续闭眼帧数

原始流程使用 3 帧。在 30 FPS 下约为 100 毫秒，在 15 FPS 下则约为 200 毫秒，因此同一个帧数在不同摄像头上代表不同时间。正式实现最好按时间计算，例如把确认时长设为 100 到 200 毫秒，再根据实际 FPS 换算帧数。

PERCLOS 窗口与阈值

示例使用 30 秒窗口和 0.20 阈值，目的是复现原始文档中“睁眼比例低于 80%”的逻辑，并不代表通用标准。窗口太短时对一次长眨眼过于敏感，太长则会延迟告警。阈值应通过目标场景的数据验证，同时记录误报率和漏报率。

常见误判及改进方向

• 未检测到人脸：不要直接当作闭眼，应暂停 PERCLOS 采样，并单独提示调整位置。
• 侧脸或低头：二维 EAR 会受到较大头部姿态影响，可以加入姿态估计或使用三维关键点。
• 眼镜反光与弱光：增加补光、使用红外摄像头，或换用在目标环境中训练的眼睛状态模型。
• 个体差异：启动时做个人 EAR 标定，通常比全局固定阈值更可靠。
• 单一指标不足：可进一步融合闭眼持续时间、眨眼频率、哈欠、头部姿态和方向盘行为。
• 性能问题：可以缩小检测图像、隔帧执行人脸检测，并在相邻帧使用跟踪器维护人脸区域。

结果与边界

EAR 的优势是计算量小、结果可解释，PERCLOS 又能把单帧信号转化为时间窗口统计，因此二者很适合教学、原型验证和资源受限设备。但它们依赖关键点质量，并且“眼睛长时间闭合”只覆盖疲劳表现的一部分，不能识别所有形式的注意力下降。

真正部署前，应在目标摄像头、安装角度、光照、眼镜类型和人群上建立测试集，分别统计正常、眨眼、低头、侧脸、遮挡和真实疲劳片段。只有经过这些验证，阈值才有实际意义。

参考资料

• dlib 人脸关键点检测示例
• Eye Blink Detection Using Facial Landmarks
• PERCLOS-based technologies for detecting drowsiness: current evidence and future directions
